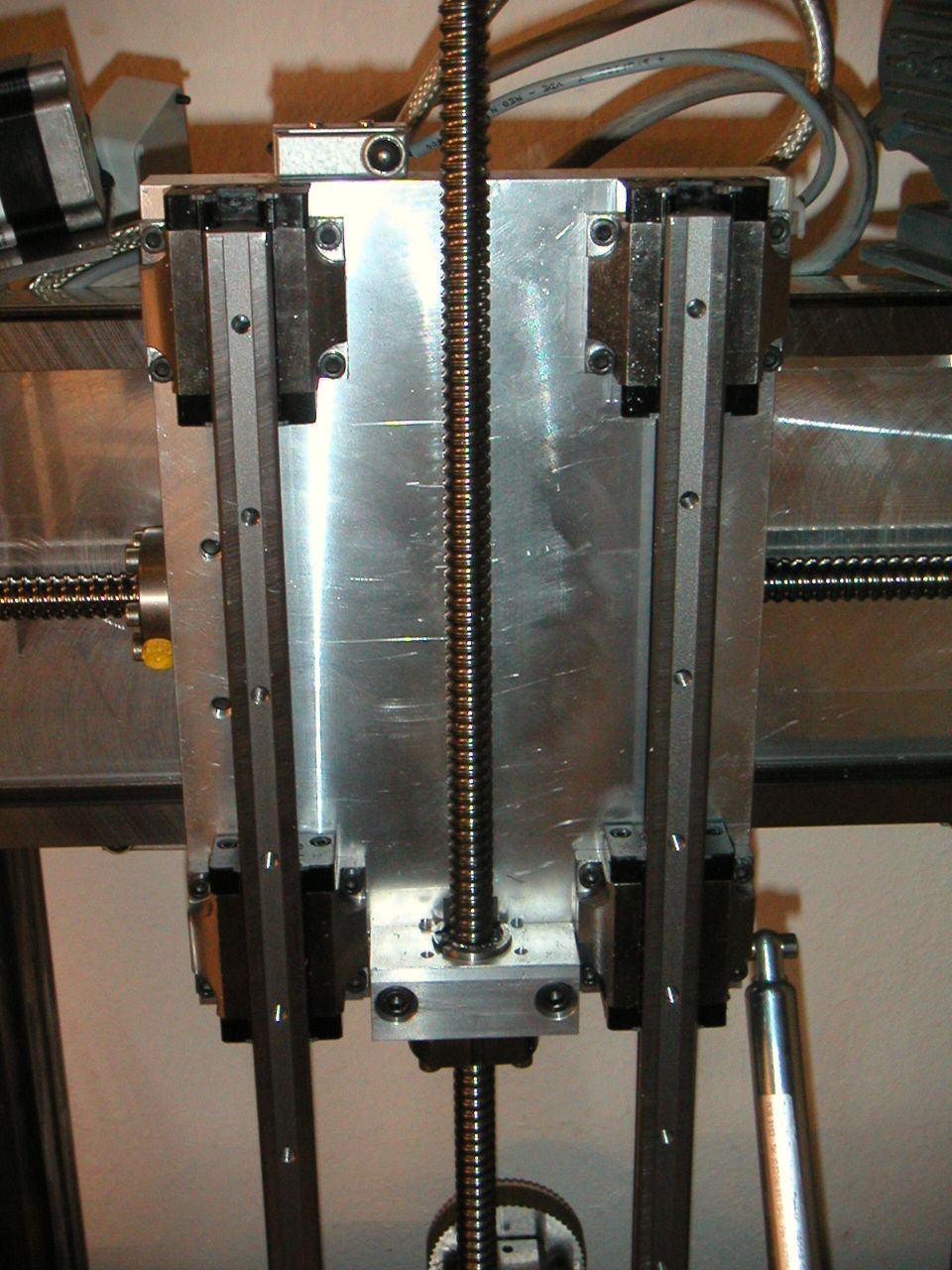

			Führung der Z-Achse mit Spindel
			Führung der Z-Achse mit Spindel

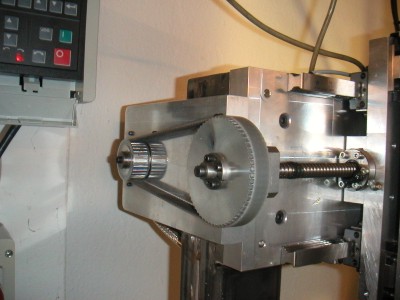

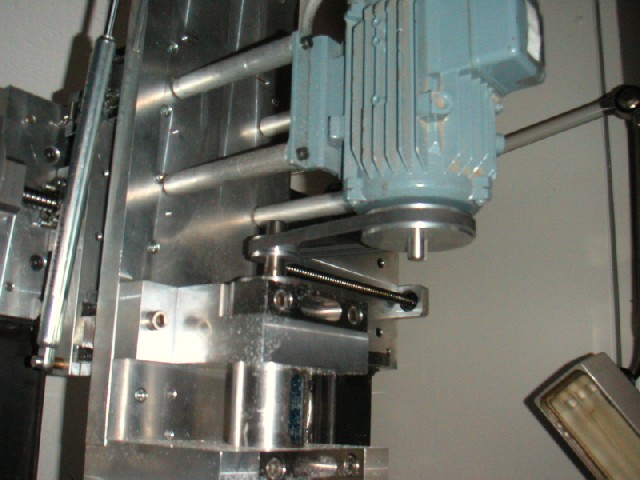

		Innenschleifspindel mit Übersetzung

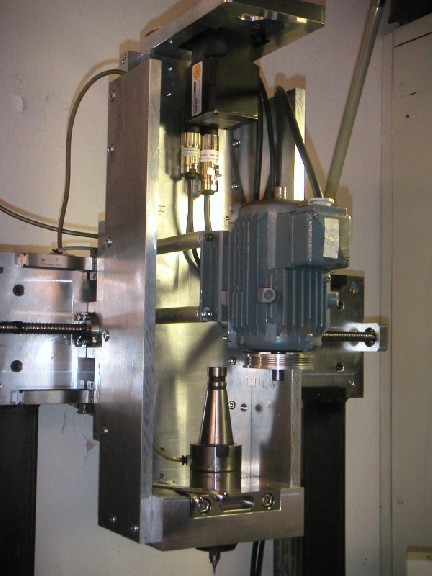

	Z-Achse mit AC Servo und HF Spindel Gewicht ca. 45 Kg Der Antriebsmotor der Innenschleifspindel bleibt immer angebaut.

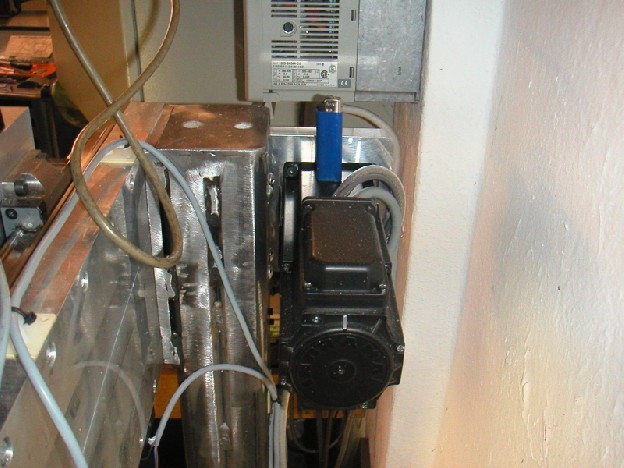

	Servomotor X Achse Das Feuerzeug dient nur dem Größenvergleich

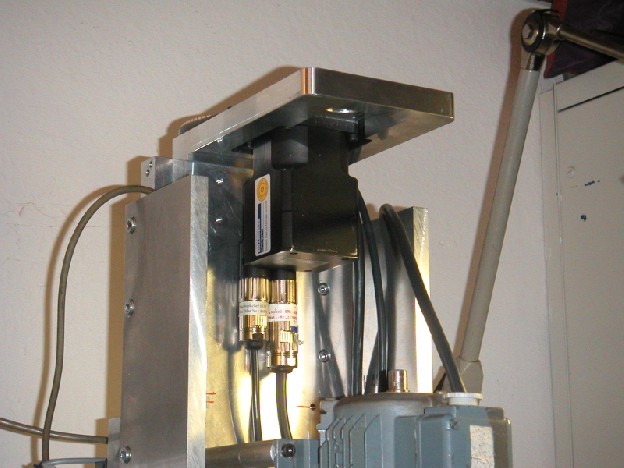

		Servomotor Z Achse

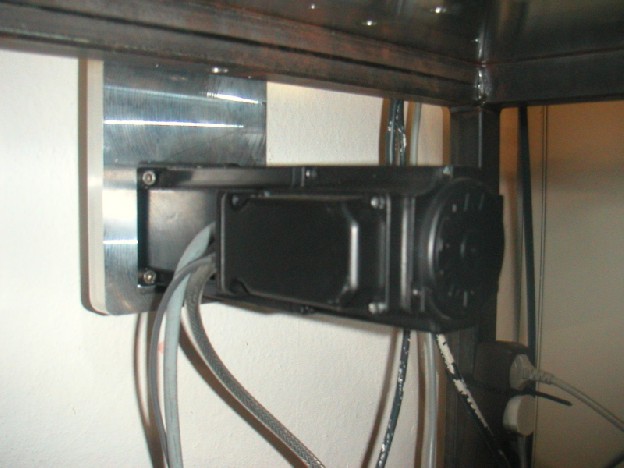

		Servomotor Y Achse

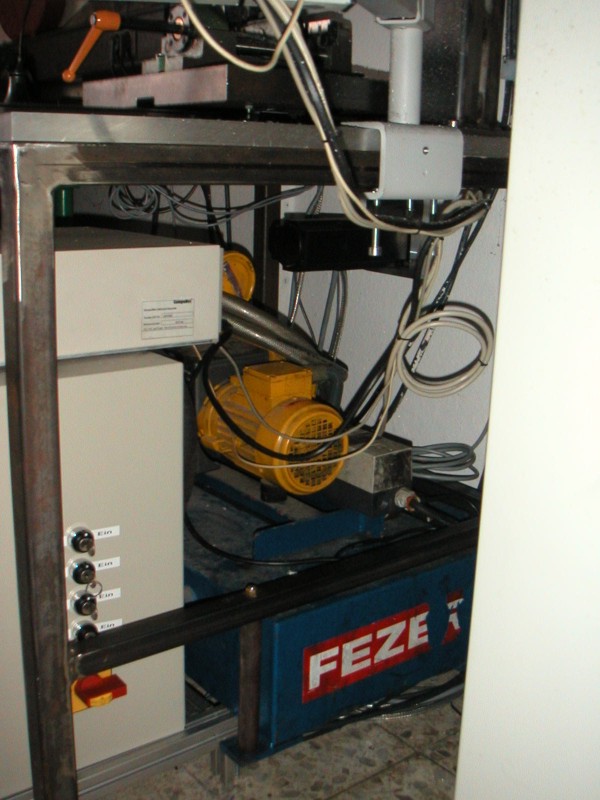

			Vakuumpumpe mit Speicher im Maschinenfuß

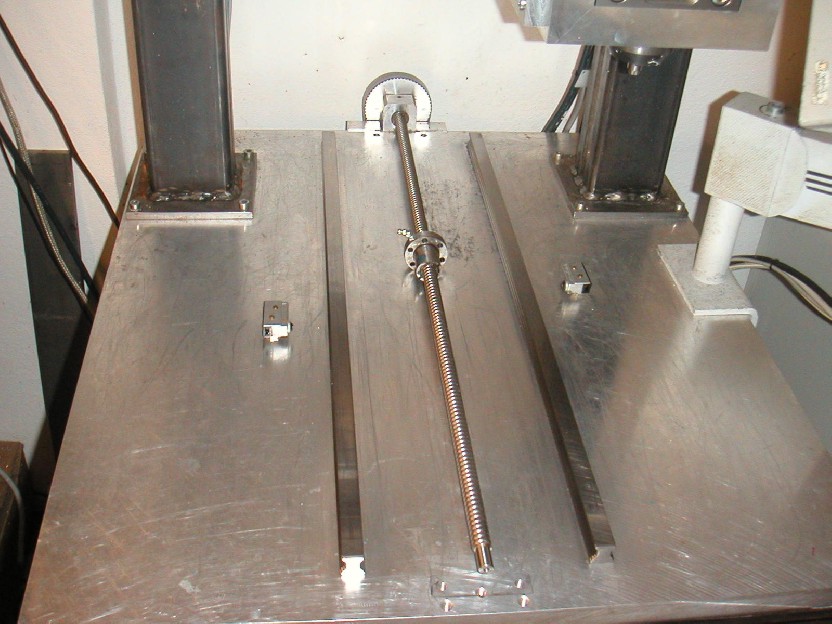

	Führungen und Spindel der Y Achse

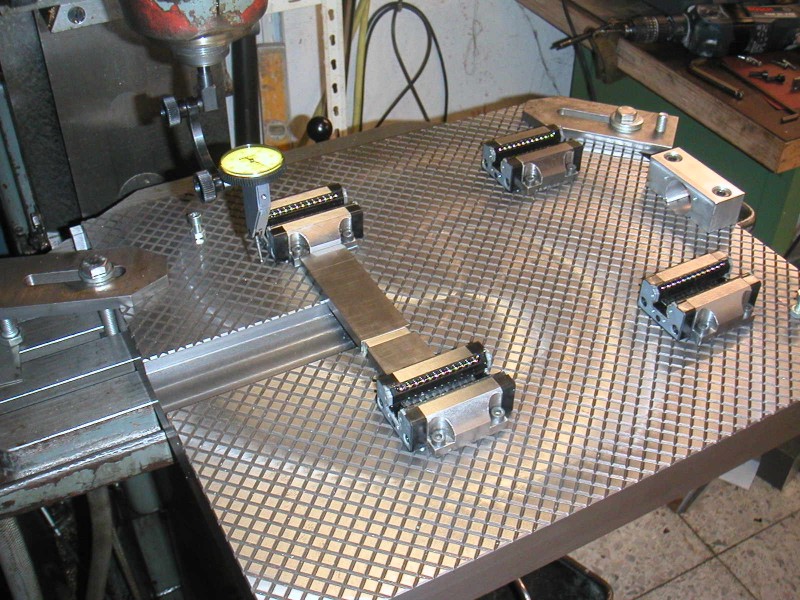

		Maschinentisch Unterseite beim Ausrichten der Linearführungen Rechts ist die Aufnahme der Mutter zu sehen, Tischgröße:400*450mm 50 mm dick Material: Guss Gewicht ca.50 kg

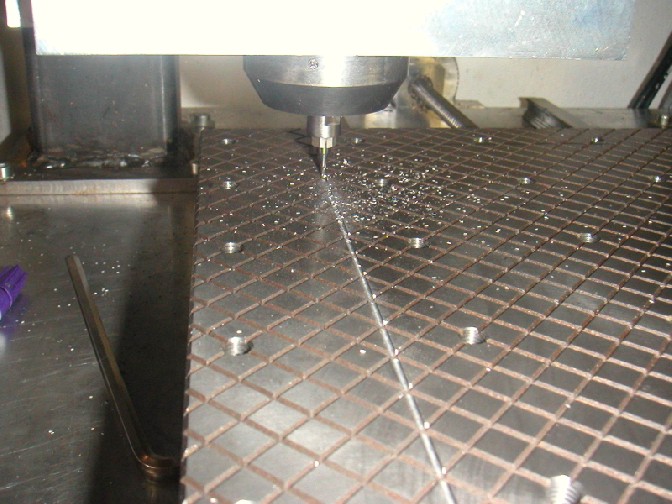

	Maschinentisch Oberseite. Hier wird eine Nut gefräst in die später eine 3mm Dichtschnur gelegt werden kann zum abdichten der Vakuumkanäle.
