3D Taster

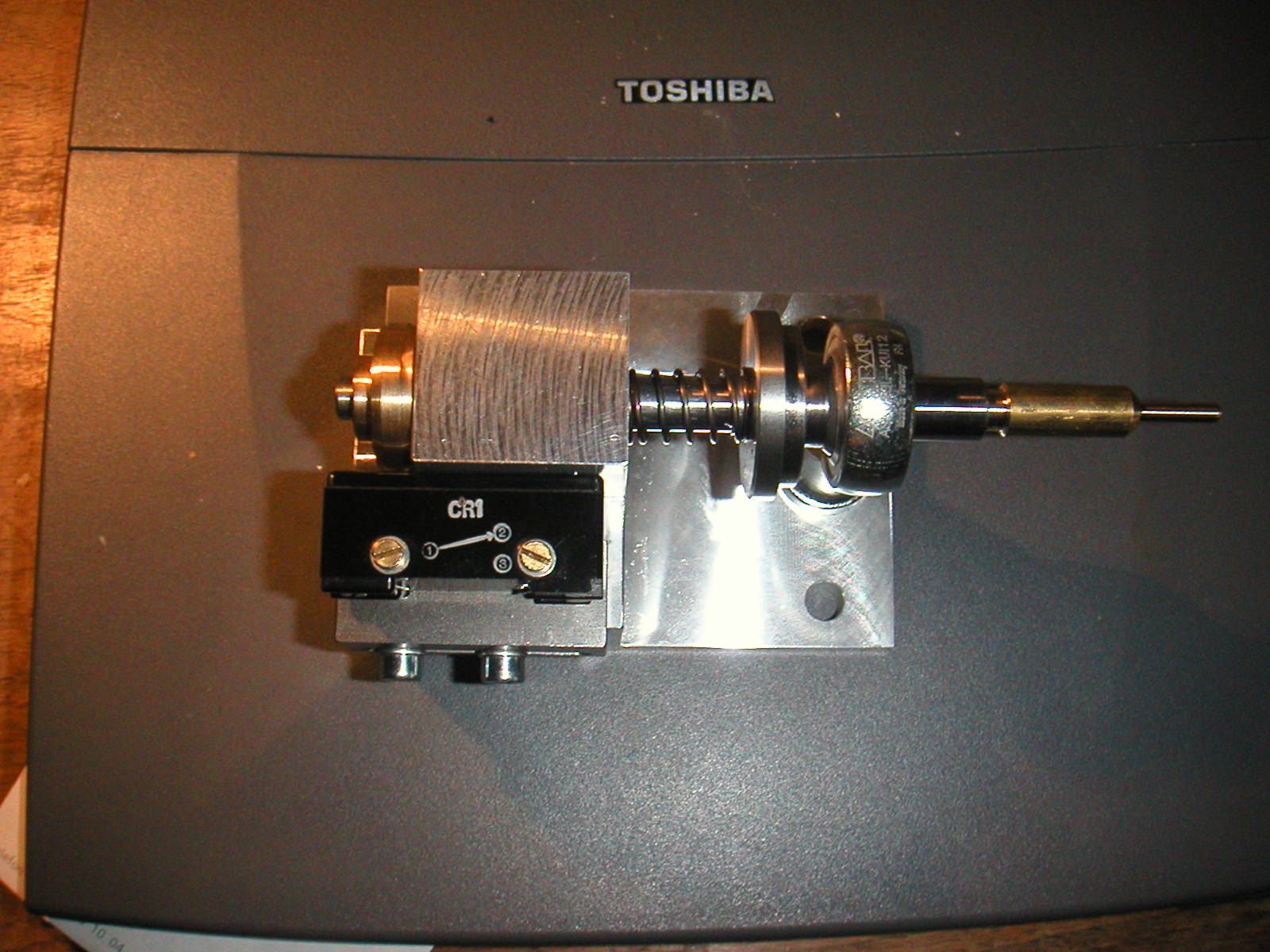

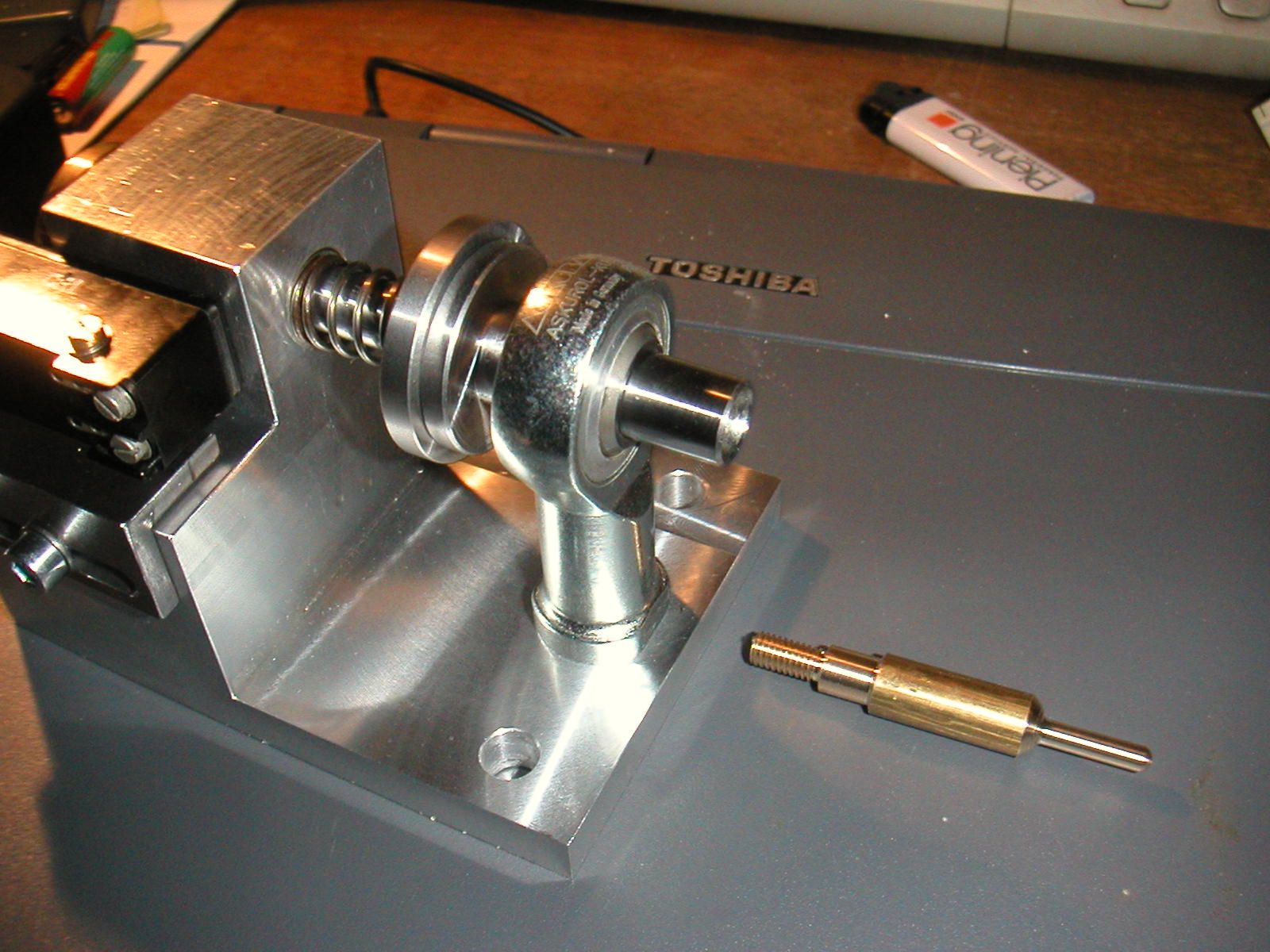

Funktion: Der Tastkopf (Messingteil rechts)tastet die Oberfläche des Teils ab. Auf den Bildern ist ein Tastkopf für einen 4 mm Kugelfräser zu sehen.

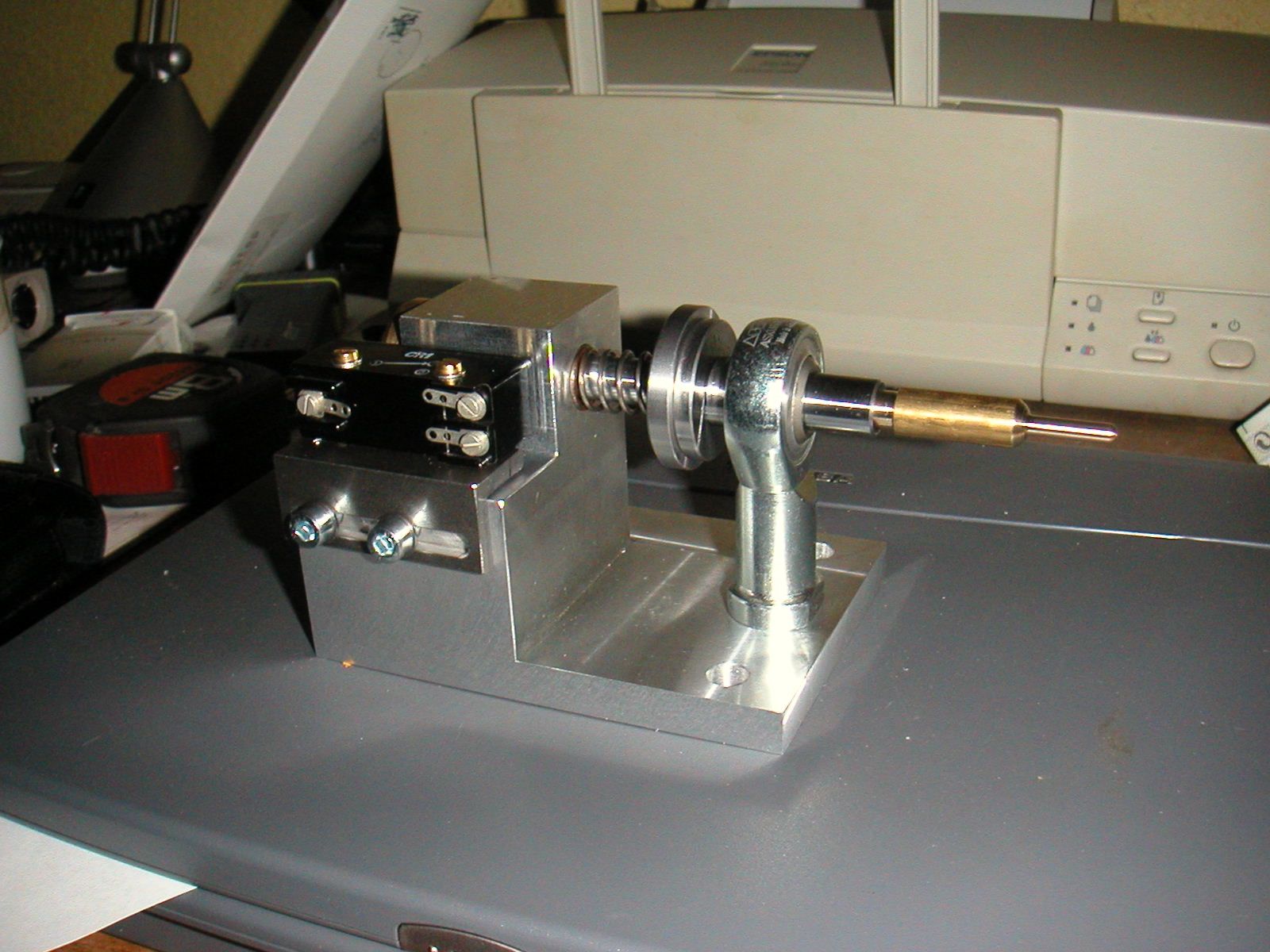

Die Tastkopfaufnahme(Drehteil rechts) kann sich in dem Gelenkstangenkopf in Längsrichtung bewegen. Die Bewegung geht direkt auf die Schaltnockenachse(Drehteil links) und löst einen Kontakt über die Schaltnocke auf den Schalter aus.

Bei Abtastungen an sehr steilen Flächen bewegt sich der Tastkopf nicht in Längsrichtung sondern wird in radialer Richtung ausgelenkt. Was dazu führt das die Tastkopfaufnahme sich im Drehpunkt des Gelenkstangenkopf bewegt. Durch die Auslenkung wird die Schaltnockenachse bewegt und der Taster schaltet.

Die Tastkopfaufnahme und die Schaltnockenachse wurden aus vergütetem Stahl hergestellt und geschliffen. Die Schaltnockenachse “läuft” in zwei Nadellager Innenringen. Der Gelenkstangenkopf ist Kugelgelagert.

Genauigkeit: In Längsrichtung bei 100 Wiederholungen 0,01 mm Unterschied. In Radialer Richtung je nach Länge des Tastkopfes nicht meßbar.
